Hopper架构GPU发布后，NVIDIA新Ada
LovelacearchitectureGPU也被提上日程。在最新的推文中，Kopite7kimi详细披露了基于AdaLovalace的GeForceRTX。
490/4070显卡详情。NVIDIAGeforceRTX4090Ti/4080将构建在优化的AD102内核上，而RTX
070将使用优化的AD104内核。
据传闻，GeForceRTX4090使用与RTX4090Ti相同的AD102。

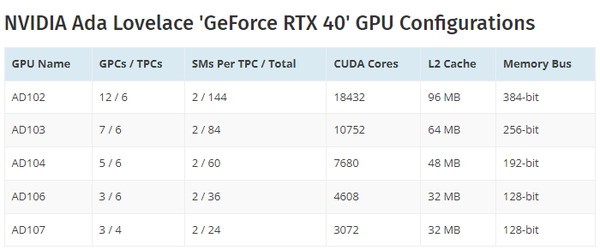

GPU，但是老黄需要用精湛的刀法来定位。英伟达AD102核心内建144组流处理器单元，合计18432个CUDA核心。
NVIDIA大幅增加L2缓存。旗舰产品AD102将拥有96MBL2高速缓存，这是上一代产品GA102(6MB
是L2的16倍)。配备384位宽的显卡GDDR6x显存，在21Gbps时可以带来接近1TB/s的速度。

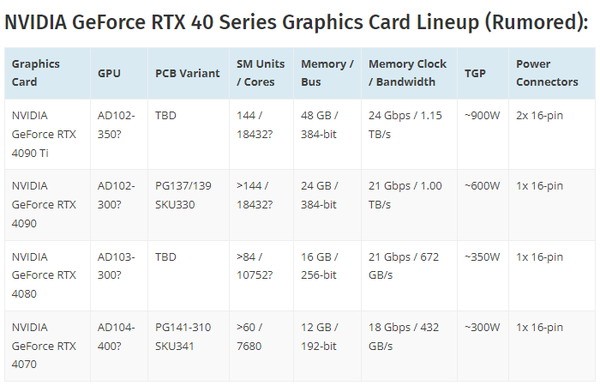

随着规格和性能的大幅提升，AD102内核的功耗也大幅增加。它配备了24GBGDDR6X内存的RTX。
4090功耗达到600W。为了更好的热压温度，AIC厂商可能会引入混合散热(风冷、水冷)设计，但传统的三槽多风扇散热器很难满足需求。
采用AD104核的RTX4070(据说PCB板是PG141-SKU341)，显卡有60组流处理器单元，共7680个CUDA核，48MB。
L2缓存，12GB容量，192位宽GDDR6内存，16~18Gbps带来384GB/s~432GB/s带宽，功耗达到300WW
英伟达AD102核心内建144组流处理器单元，合计18432个CUDA核心。
英伟达AD102核心内建144组流处理器单元，合计18432个CUDA核心。
自从有了安培架构的RTX30系列，显卡功耗“爆”已经不是什么秘密了，旗舰Ada
Lovelace超过600W的功耗也在意料之中。面对山崩般的“地雷”，40系显卡的定价会更受玩家关注。毕竟现阶段市面上很多显卡都被“挖矿”了，这也导致了用户对AIC、英伟达、AMD产品的信任危机。
