在巨额利润面前，英伟达毫不掩饰其“挖矿”的热情，不仅推出了CMP
3HX/40HX/50HX/90HX系列专用矿卡还拿出了原本为高性能计算设计的顶级大核A100，做了一个强大的CMP。
170HX/220HX，但目前还没有透露太多信息。
财报显示，这些矿牌一度非常火爆，但最近有所降温，2022财年全年仅占5.5亿美元，远不及预期。
CMP 170HX
CMP 170HX
即便如此，英伟达也没有停止投资。根据最新曝光的消息，NVIDIA拿出了上一代Volta架构的顶级大核GV100，做了一款新的矿卡“CMP”
100HX .

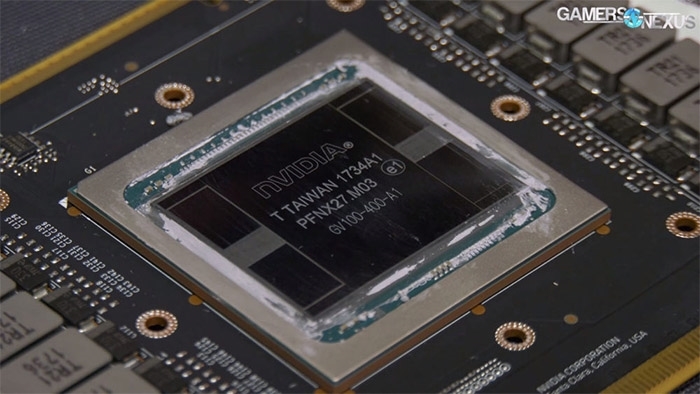

GV100核心采用12nm工艺制造，集成了211亿个晶体管，核心面积815平方毫米，相比早期的Pascal架构大核心GP100分别增加了38%和34%。
GV100
根据网曝信息，CMP 100HX矿卡采用和Titan。

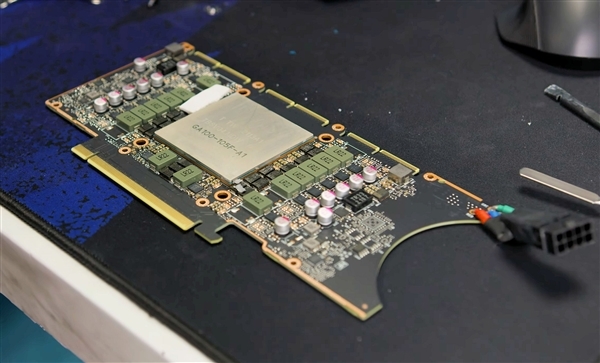

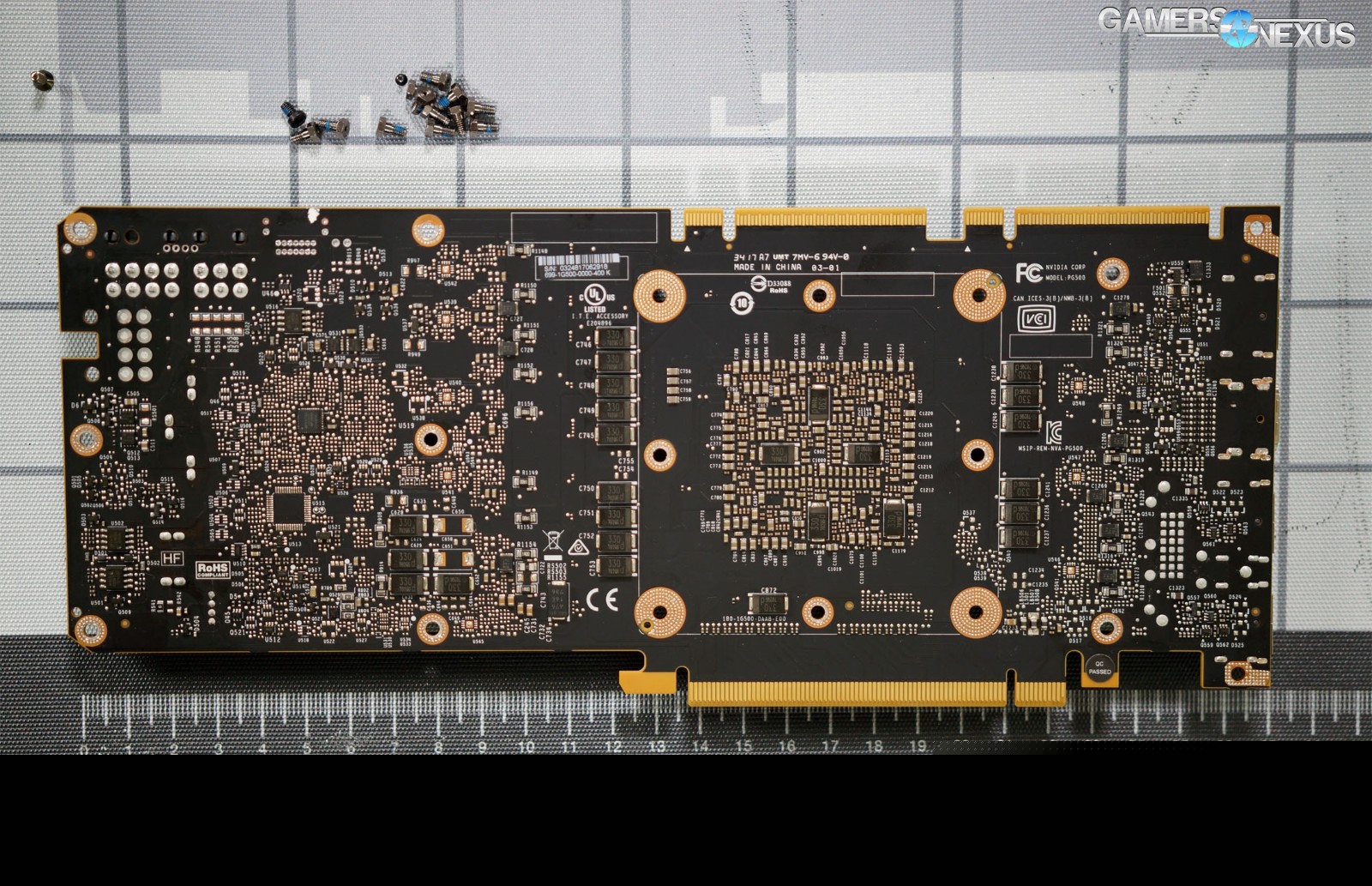

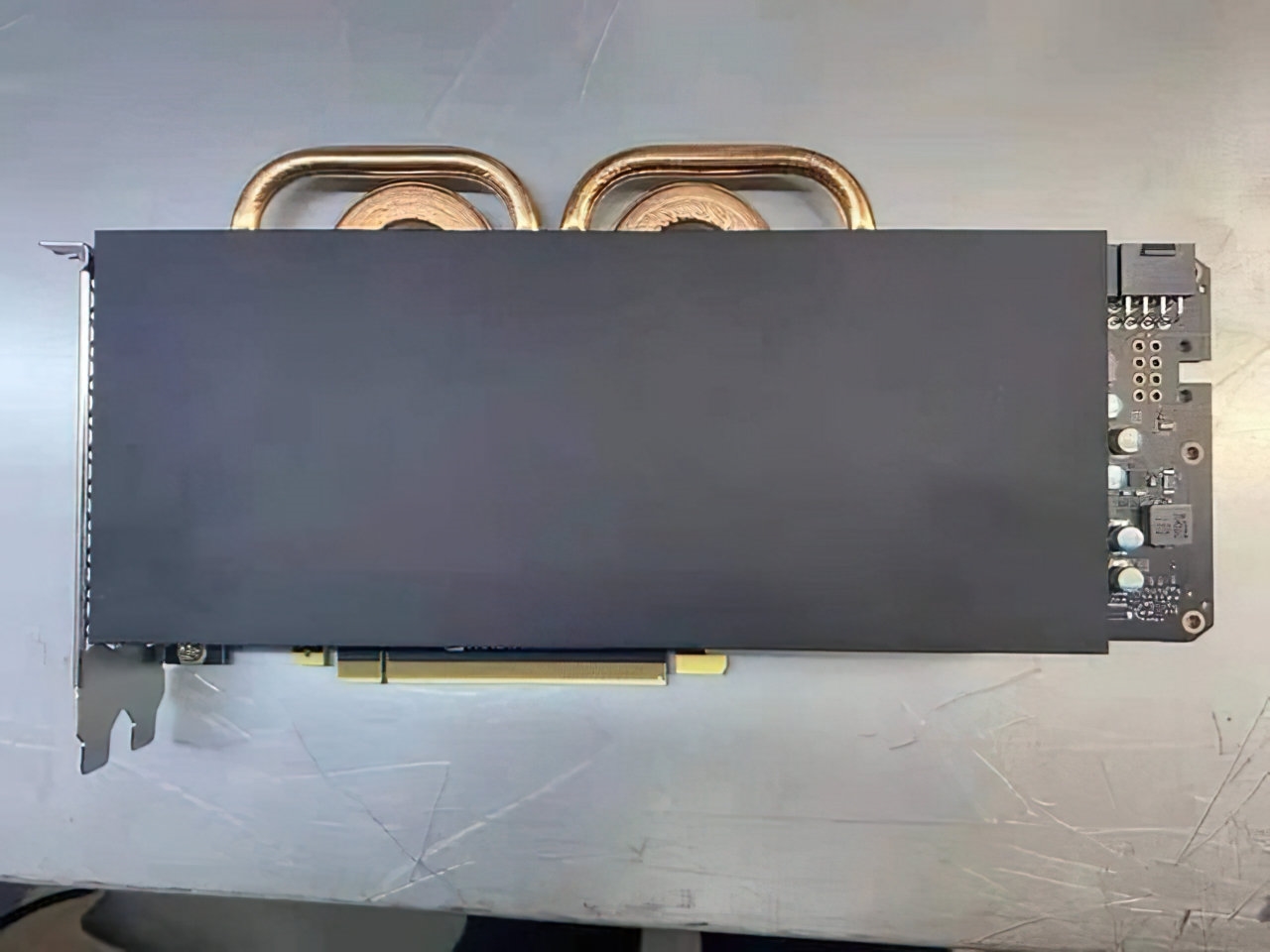

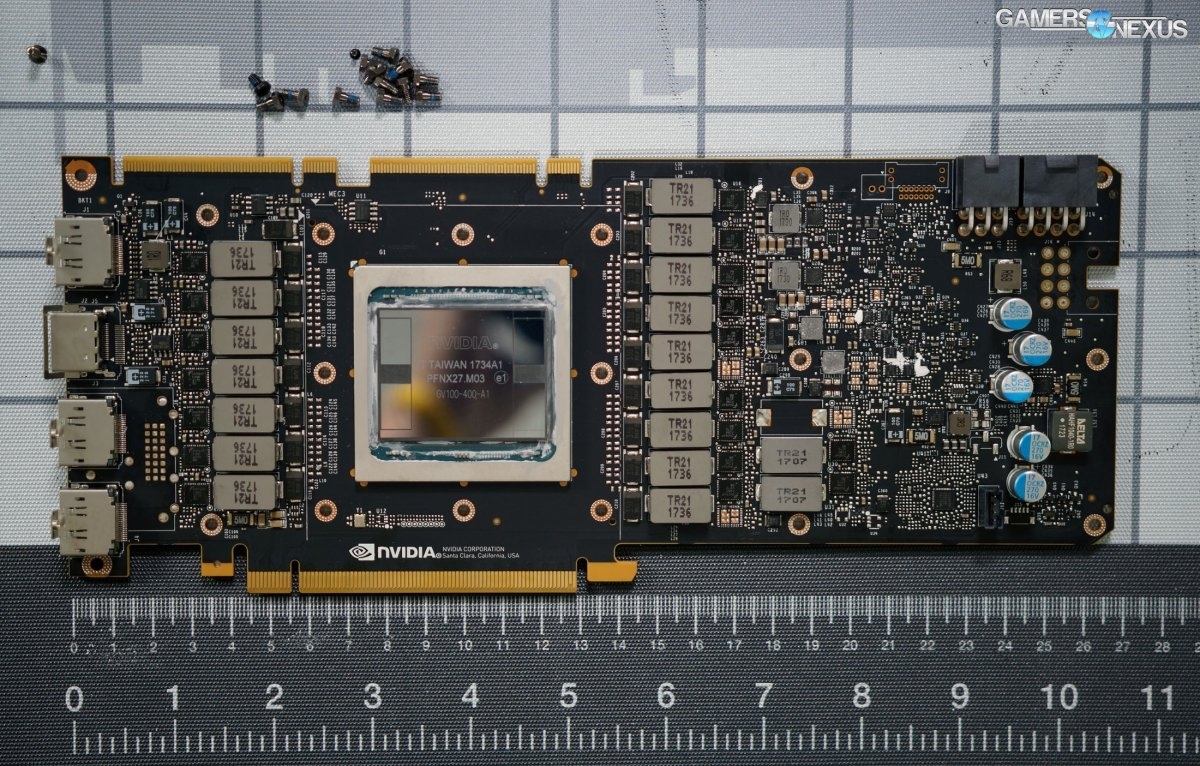

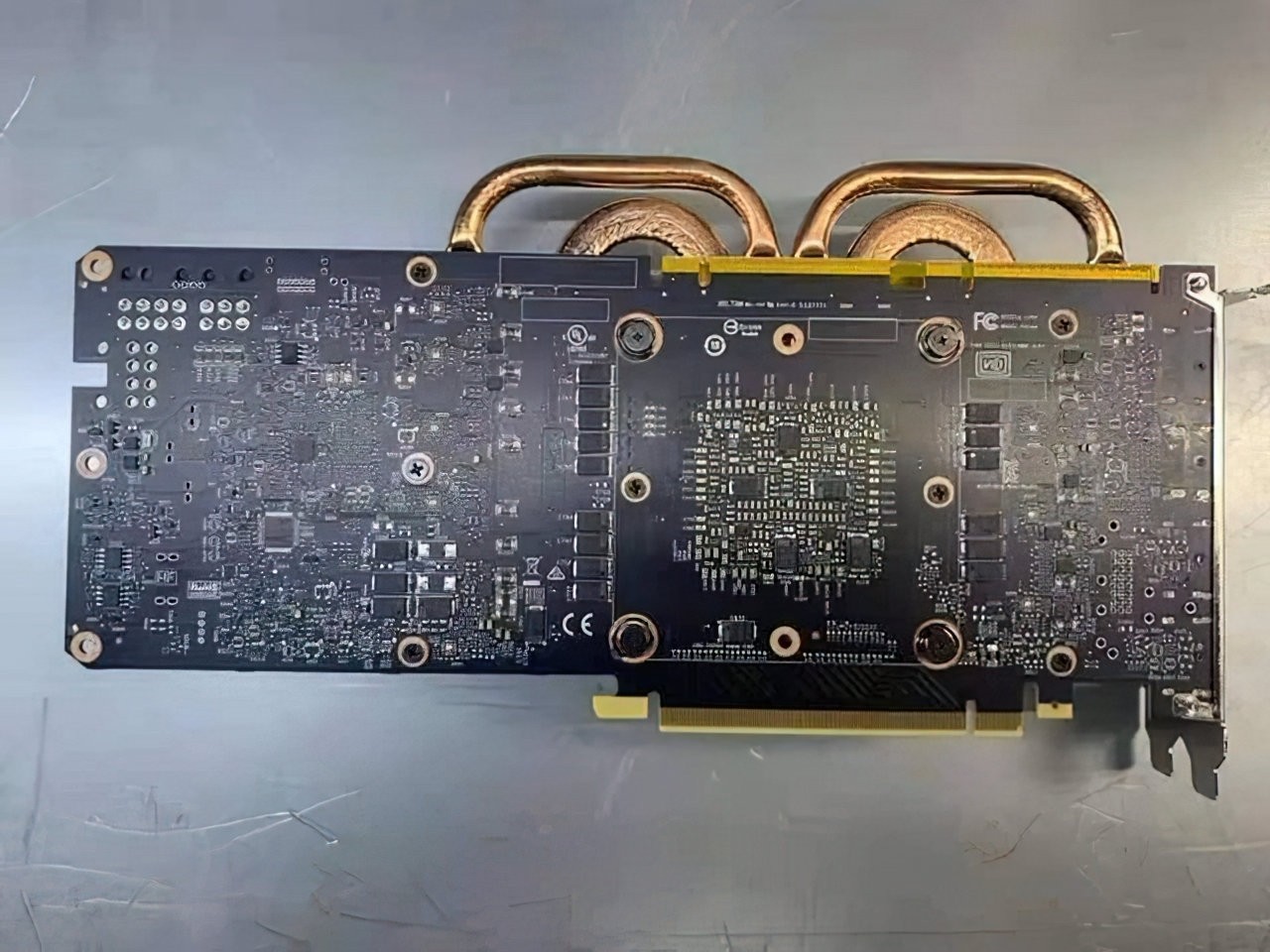

v显卡是完全一样的PCB设计方案，只是散热改成了无源，用在服务器机架或者矿用集群。电源接口增强为两个8脚，输出接口自然取消。
奇怪的是，它还保留了NVLink总线的金手指，可以用两个卡并联，但在挖矿上明显没用。
土卫六
是GV100核心唯一的消费级产品，也是2017-2018年度的卡皇，拥有5120个CUDA核心和640个张量核心，单精度浮点性能15TFlops，3072位。
12GB BHM2显存，整卡耗电250W，要价高达3000美元。
泰坦五号
功率方面，CMP 100HX 250W功耗81MH/s，效率还是挺高的。只是不知道显存是不是还是12GB HBM2，一般来说容量会降低。
图灵架构和TU102核的CMP 50HX功耗也是250W，计算能力只有45MH/s；Amere架构和GA102内核的CMP
90HX有86MH/s的计算能力，但功耗是320W。
